BNC765快速上升時間脈沖發生器800MHz

發布時間：2024-02-14 09:47:23 瀏覽：1852

BNC765 型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高電壓要求，HV 選項提供高達 50V 的信號和 400ps 的超快上升時間。765 型具有可編程脈沖幅度和基線偏移，以及低至 300 皮秒的可編程寬度。延遲和脈寬分辨率為10 ps，抖動為<25 ps。手勢就緒觸摸屏 GUI 允許用戶快速設置 4 個輸出通道。傳統的按鈕和旋轉編碼器提供了額外的編程簡單性。我們在模擬前端也進行了重大改進，確保了最小的過沖和振鈴。這僅僅是個開始......765 型的創新硬件架構提供高級脈沖序列，例如雙脈沖或四脈沖，具有完全獨立的定時參數。

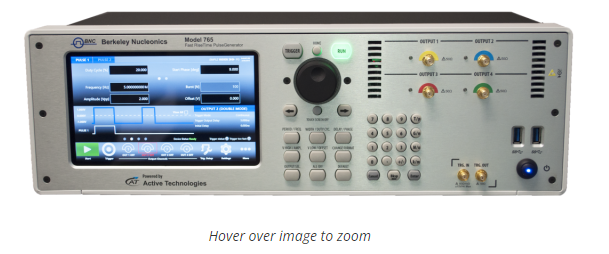

BNC765快速上升時間脈沖發生器

特征：

快速上升和下降時間< 70 ps （20%-80%）
300 ps 至 > 7 秒脈沖寬度
每通道 800 MHz 代表速率，抖動為 4 ps RMS
2 或 4 個獨立通道
寬度和延遲分辨率為 10 ps
可調脈沖幅度：10 mVpp 至 5 Vpp
± 2.5 V 可調基線偏移
HV 選項（50V @ 400ps 上升時間）

應用：

雷達和聲納系統
半導體和激光器
高精度定時
大物理場（光電倍增管和對撞機）
高速檢測器和比較器
條帶硅仿真
質譜

規格：

	765	765-高壓
渠道	2 或 4 個獨立通道	1 或 2 個獨立通道
脈沖周期	范圍：5ns 至 8 秒分辨率：10 ps 抖動：4 ps	范圍：5 ns 至 8 秒分辨率：10 ps 抖動：15 ps
最大脈沖頻率	800 MHz（四通道模式）	400 MHz（雙模、三模和四模）
準確性	±2 頁/分鐘	± 2 頁/分鐘
脈沖模式	單脈沖、雙脈沖、三脈沖、四脈沖外部寬度	單脈沖、雙脈沖、三脈沖、四脈沖外部寬度
脈沖寬度	范圍：300 ps 至 8 秒分辨率：10 ps 精度： ± 0.1 % + 30 ps 抖動：< 10ps	范圍：1 ns 至 8 秒分辨率：10 ps 精度：± （1 % + 100 ps）² 抖動：< 10 ps
脈沖延遲	范圍：0 ps 至 8 秒分辨率：10 ps 精度：± 0.1% + 100ps	范圍：0 ps 至 8 秒分辨率：10 ps 精度：± 0.1% + 100ps
脈沖幅度	pk-pk范圍：10 mVpp 至 5 Vpp 分辨率：4 mV（幅度從 250 mV pp 到 5V_pp) 分辨率：1 mV（幅度從 10 mV pp 到 250mV_pp)	pk-pk范圍：100 mVpp 至 50 Vpp 分辨率：10 mV
基線偏移	量程：± 2.5V 可調分辨率：2 mV	量程：-25V、-12.5V、0V、+12.5V、+25V（軟件可選）分辨率：12.5V
上升和下降時間	上升/下降時間（20% 至 80%）：<70 ps 上升/下降時間（10% 至 90%）：< 95 ps（1Vpp 幅度）， < 105 ps（5Vpp 幅度）	上升/下降時間（20% 至 80%，偏移量=0V）： < 380 ps（高達 25Vpp 幅度）上升時間（20%至80%，偏移=0V）： < 400 ps （高達 50Vpp 幅度）下降時間（20% 至 80%，偏移量=0V）： < 490 ps （高達 50Vpp 幅度）上升/下降時間（10% 至 90%，偏移量=0V）： < 560 ps（高達 25Vpp 幅度）上升時間（10% 至 90%，偏移量 = 0V）： < 600 ps （高達 50Vpp 幅度）下降時間（10% 至 90%，偏移量=0V）： < 800 ps（高達 50Vpp 幅度）
過頭	< 5%	< 8 % （高達 25Vpp 振幅） < 5 % （從 25Vpp 到 50Vpp 幅度）
通道間抖動	< 10 ps	< 15 ps
輸出阻抗	50 Ω
觸發模式	單通道、連續通道、突發通道、門控單元
觸發輸入阻抗	50 Ω 或 1kΩ 用戶可選
觸發輸入范圍	± 3.5 V（50 Ω輸入阻抗） ± 10 V（1KΩ 輸入阻抗） < 50mVpp 最小可檢測幅度
觸發閾值	± 8V 10 mV 分辨率 ± 100 mV 精度
最大觸發頻率	40兆赫
最小觸發脈沖寬度	1納秒
觸發抖動	< 30ps（觸發輸入到觸發輸出），頻率≤ 15 MHz
參考時鐘輸入	10MHz 至 100MHz 50 Ω輸入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（R_T <1 ns，占空比介于 40% 至 60% 之間）
參考時鐘輸出	10MHz 或參考時鐘輸入頻率 50 Ω 輸出阻抗（直流耦合）可調幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 至 Hi-Z ]
電源輸入	100 - 240 V_交流電 ± 10%， 47 - 63 赫茲，
功耗	120 瓦	300 瓦
環境 EMC 與安全	工作溫度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % RH 無冷凝 9,842 英尺 [ 3,000 米] 儲存： -4 °F 至 140 °F [-20 °C 至 +60 °C] 5% 至 95 % RH 無冷凝 39,370 英尺 [ 12,000 米] EN61010-1（安全） EN 61326-1：2013（標準） EN 61326-1：2013（抗擾度）
硬件和軟件	Intel Celeron 2GHz 或更高 8 GB RAM 120 GB SSD Windows 10 7 英寸觸摸液晶顯示器 HDMI、VGA、USB、RS-232 和 LAN 端口
尺寸（寬 x 高 x 深）重量	17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 機架式） 21.7 磅 [ 9.7 千克 ]
運輸尺寸裝運重量	24 x 19 x 13 英寸 28 磅
