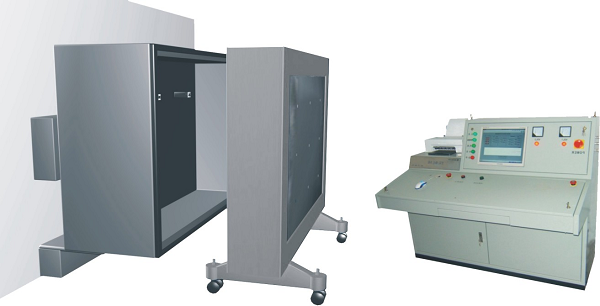

建筑外墻外保溫系統抗風壓性檢測設備SD-EIW10E
產品執行標準：
JGJ144-2008《外墻外保溫工程技術規程》
產品用途：
建筑外墻保溫系統抗風壓性檢測設備, 參照ISO標準，執行中國最新標準及檢測方法，自動完成數據采集、溫度控制、、曲線顯示，打印結果。
產品特點：
● 采用美國原裝國際上最高精度級別壓力傳感器，保證風壓控制的準確性的穩定性。
● 美國原裝32 位嵌入式工控機，極高穩定性。
● 采用日本原裝觸摸超大彩色液晶屏。直觀清晰、操作簡便，可靠性高。
● 日本原裝高速矩陣風機，保證風壓脈沖準確無誤。
● 采用進口專用工控下位微機（抗4000V電磁干擾）系統，保證風壓脈沖控制穩定
● 具有設備破壞自動停止功能
● 高分辯率攝像系統可進行無人值守工作。
● 高精度PID控制，測溫、控溫、及功率采樣準確度高。
● 獨立的IP地址，通過INTER或局域網實現監控、數據傳輸和保存等功能
產品參數
序號 | 項目 | 參數 | 備注 |
1 | 負壓箱尺寸 | 3380MM×1100MM×2680MM | |
2 | 風壓范圍 | 0～－12KPa | |
3 | 1415壓力脈沖 | 升壓：0.7～1.0s;保持：≥2S；降壓：4S | |
4 | 電源 | AC380V/50Hz、功率：13.6KW、三相四線制 | |
5 | 結構 | 試件車：雙面雙施工結構 鋼軌式：雙面試件 試件箱材質：不銹鋼聚氨脂發泡保溫 | |
試件車方案說明：試件車采用雙面框式密封結構，雙臺試件車可同時制作4組試樣，檢測兩組試樣。
抗風荷試驗設備的試驗程序：
試驗制作→養護→A面防風壓試驗→B面抗風壓試驗
備注：1.作A面雙試件試驗時打開B面的6個氣洞。
2.作B面雙試件試驗時打開A面的6個氣洞。
外墻外保溫系統抗風壓性能檢測設備產品優勢對比表
序號 | 深圳盛達森產品特點 | 國內其它廠家產品特點 |
1 | 采用美國NOVASENSORS公司高精度壓力傳感器保證風壓控制的準確性的穩定性。 | 國產壓力傳感器，反應和過載能力差。 |
2 | 進口高速矩陣風機，保證風壓脈沖準確無誤。 | 國產離心風機，無法達到高速氣壓脈沖要求。 |
3 | 采用進口專用工控下位微機（抗4000V電磁干擾）系統，保證風壓脈沖控制穩定。電腦及網絡監控實驗狀態并可打印、查詢一年的實驗記錄；斷電運行狀態保持 | 普通工控機型，容易引病毒，斷電不能自動重啟。 |
4 | 高分辯率攝像系統可進行無人值守工作，設備破壞自動停止功能。 | |
5 | 多臺試件車可切換，設備使用效率高。 | 左右二臺試件車，不可切換。 |
外墻外保溫系統抗風壓性能檢測設備產品主要配置
序號 | 產品名稱 | 主要參數 | 數量 | 生產廠家 |
| 抗風壓箱（雙面） | 2160*2660*1100 | 1 | 深圳盛達森 |
| 抗風壓及攝像系統控制臺 | 1400*1300*700 | 1 | 深圳盛達森 |
| 進口矩陣式風機負壓箱 | 1100*750*600 | 1 | 深圳盛達森 |
| 工控機 | 32位 | 1 | 臺灣 |
| 顯示屏 | | 1 | 三星 |
| 壓力傳感器 | 0-12pa(千帕) 精度:0.1% | 1 | 美國 |
| 試件車 | 2160*2660*500 | 2 | 深圳盛達森 |
| 鎖緊系統 | | 1 | 深圳盛達森 |
